Основна информация

Хоризонтално-вертикалната магнитна система FX-HV е решението, когато става въпрос за транспортиране на хоризонтални детайли вертикално или назад.

Магнитите FX-HV, с разнообразните си опции за регулиране, отговаря на почти всяка нужда. Общата височина и центърът на тежестта могат да се регулират с помощта на заключващи щифтове. Устройството може да се използва и за до 20% от номиналното си натоварване без опорите. Опорните щифтове са разположени така, че да могат да се закрепват вертикални заготовки.

Разположените дискове и листове могат да се позиционират и хоризонтално. Системата има халка за кран отзад за хоризонтален транспорт. Стоманената конструкция е изцяло прахово боядисана, а здравият повдигащ магнит FX осигурява максимална безопасност. Специални размери се предлагат при нужда.

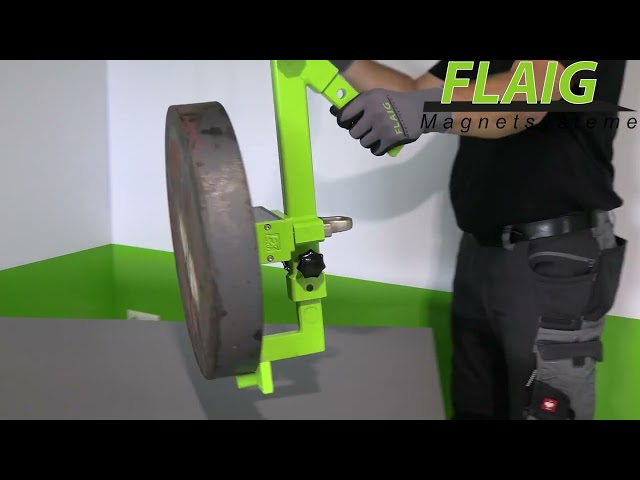

Хоризонтално-вертикалните системи FX-HV са подходящи за завъртане на стабилно съхранявани детайли на 90° (150-3000 кг).

Техническа таблица:

Модел Макс. товар с опора (kg) Макс. товар без опора (kg) Размери на плосък материал (mm) Диаметър на дискове (mm) Размери (Д×Ш×В) (mm) Тегло (kg)
FX-HV 150 150 30 1000 × 420 150 – 420 680 × 220 × 104 18
FX-HV 200 200 40 2000 × 750 250 – 750 715 × 390 × 400 24
FX-HV 400 400 80 2000 × 1000 400 – 1000 795 × 475 × 450 31
FX-HV 800 800 160 2500 × 1250 500 – 1200 1040 × 520 × 500 70
FX-HV 2000 2000 400 2500 × 1250 500 – 1200 1200 × 650 × 600 243
FX-HV 3000 3000 600 2500 × 1250 500 – 1200 1200 × 650 × 600 294
